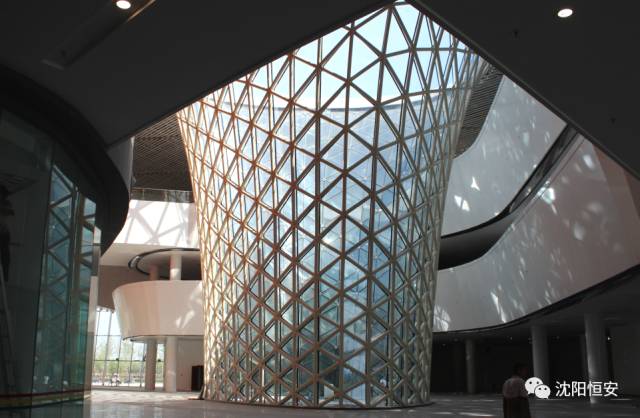

雙曲面玻璃幕墻造型獨特，線條流暢，能滿足設計師的建筑設計需要，充分的表達出建筑設計理念和寓意，同時，滿足人們對整體建筑審美的要求。
雙曲面玻璃幕墻面材的考慮：
面板玻璃加工成雙曲面造價會很高、而且生產周期長，所以，合理地采用三角形平板玻璃模擬雙曲面是更佳 之選，其優點是：
一、采用平板玻璃，加工工期短、造價低；
二、整個造型由無數個平面構成雙曲面，具有鉆石多平面的對光反射效果，具有鉆石一樣璀璨的建筑藝術美。
雙曲面玻璃幕墻的特點：
一、相鄰的六塊玻璃交匯到一點；固定在一點的六塊玻璃不在一個平面上，即相鄰玻璃不共面，相鄰玻璃間有夾角。
二、玻璃作為外圍護結構的面材，在風壓作用下不斷變形。
三、由于結構的復雜性，相鄰六塊玻璃每個玻璃
角的角度大小不等，并且對每個點又是變化的。
四、同一固定點多為6塊玻璃相匯到一點，但也有4塊、5塊或7塊玻璃相匯到一點的情況。
通過前邊的相關內容介紹得出：三角形平板玻璃模擬雙曲面玻璃幕墻，面板玻璃固定配件優選縫用球鉸駁接夾具。
根據縫用球鉸駁接夾具固定位置的不同，有兩種型號的選擇。

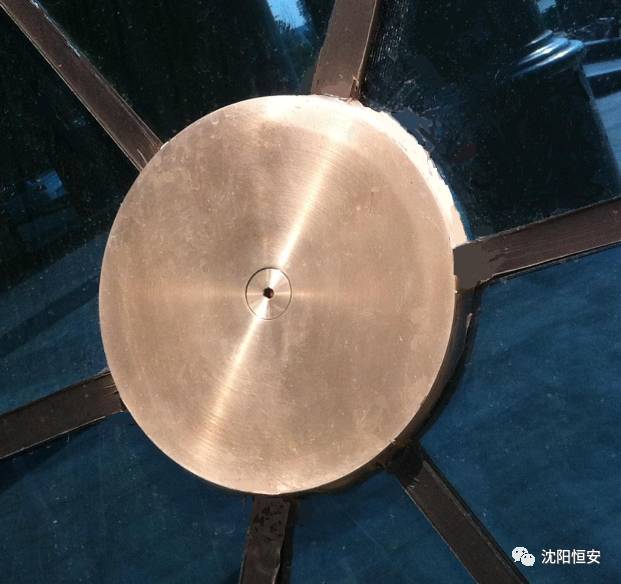

一種縫用球鉸夾具固定在三角形面板玻璃的交匯處，夾具為圓形雙曲面球鉸夾具，型號：YQGCJ01。

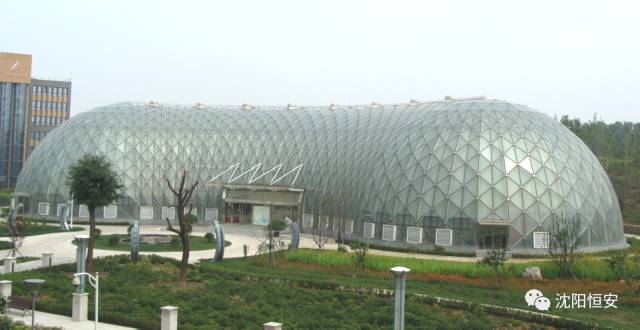

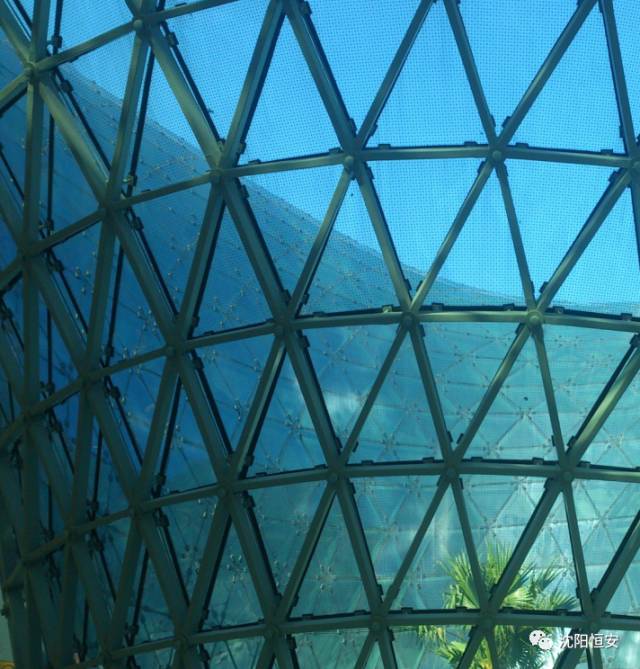

天津天獅產業園植物園溫室

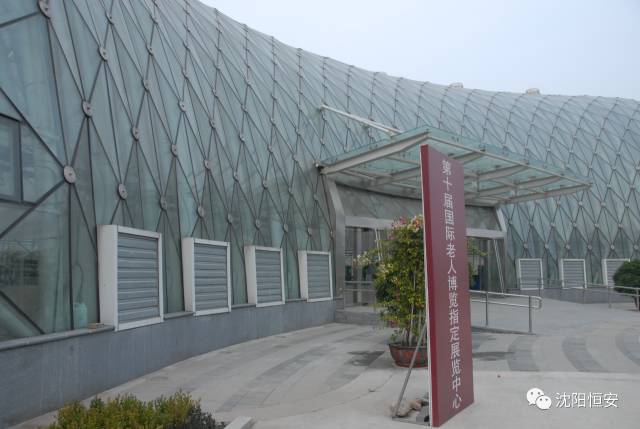

威海市民中心

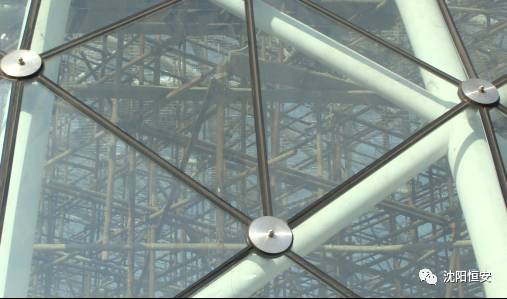

魯臺會展中心

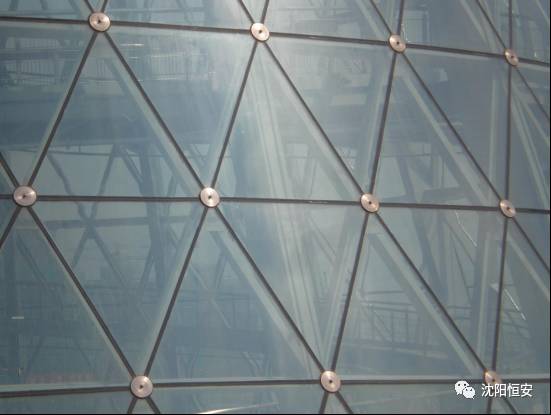

肥城興潤桃都明珠大廈

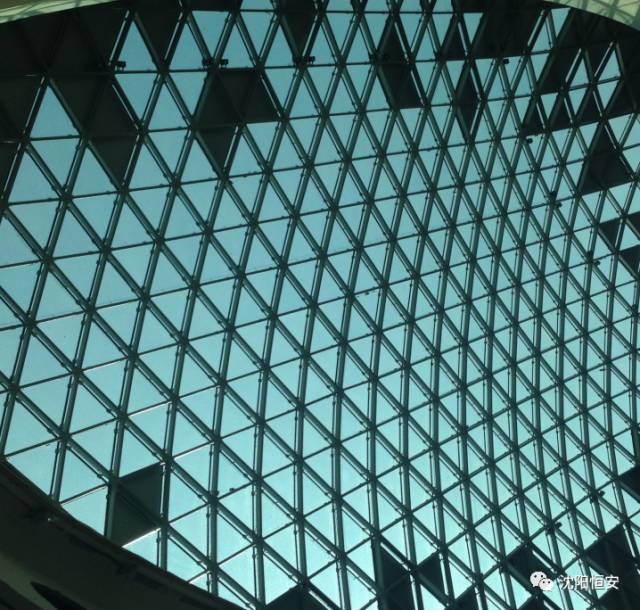

武漢新城國際博覽中心洲際酒店
圓形雙曲面球鉸夾具的優點：
1、玻璃內外兩個球鉸連同中間夾持部分的玻璃厚度正好形成球體，球心接近玻璃厚度中心，玻璃可以發生自由變形。這樣每塊玻璃都可以繞各自的球心進行一定角度的轉動，即可解決相鄰六塊玻璃不共面的問題，又使相鄰玻璃間的夾角得到補償，同時滿足玻璃隨風壓產生變形的需要。
2、相鄰玻璃間通常用分隔板將相鄰玻璃隔開，雙曲面球鉸夾具的分隔板設計在夾具的后蓋上，用滑槽連接。每個分隔板都可以在滑槽內360°轉動，通過鎖緊螺釘在任意位置固定，因此解決了玻璃角大小不等的問題。
3、滑槽內分隔板的數量可以根據實際需要任意增減，即可以適合4塊、5塊、6塊或7塊玻璃。
4、球鉸夾具和母座之間的連接螺栓采用球頭結構—球頭螺栓，球頭螺栓與其連接的母座可以進行內外調整，保證玻璃面距鋼結構表面的距離。
5、球鉸夾具通過球頭螺栓可以自動調整，解決雙曲面玻璃幕墻結構施工中無法保證母座中心線與雙曲面的法線重合的問題，實現幕墻的自然、順暢，同時有利于玻璃的受力。

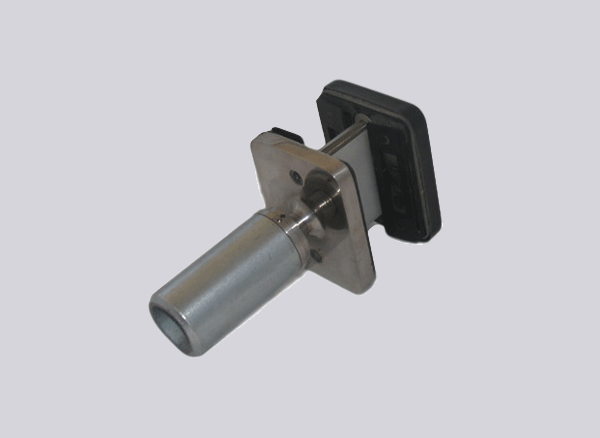

另一種縫用球鉸夾具固定在兩塊玻璃間的交縫處，夾具為縫用球鉸駁接頭，型號：TWJ5。

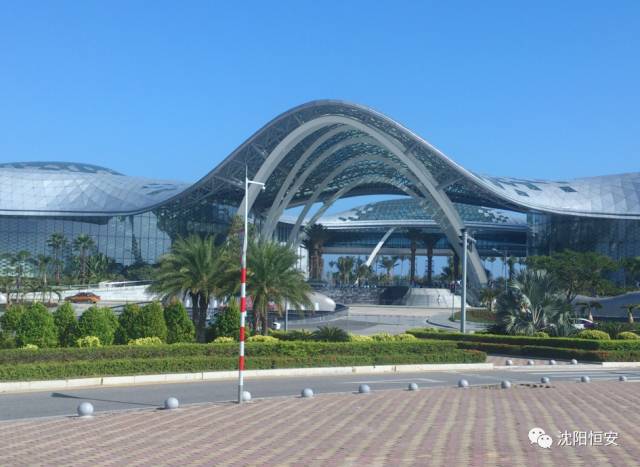

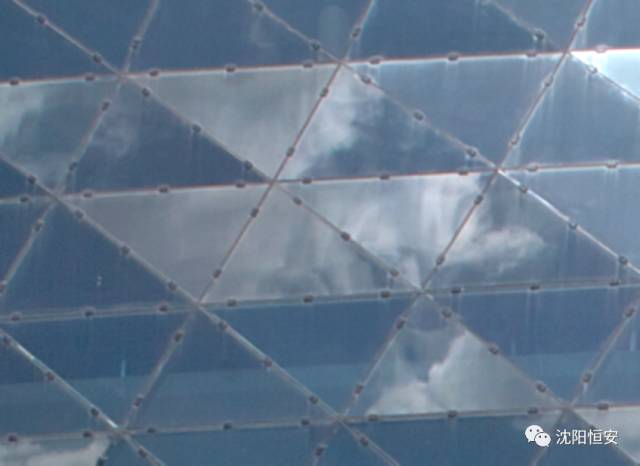

三亞海棠灣國際購物中心
縫用球鉸駁接頭的優點：
1、玻璃內外兩個球鉸連同中間夾持部分的玻璃厚度正好形成球體，球心接近玻璃厚度中心，玻璃可以發生自由變形，使相鄰玻璃間的
夾角得到補償，同時滿足玻璃隨風壓產生變形的需要。
2、在相鄰玻璃間的兩端各用一個縫用球鉸駁接頭隔開，同時固定，因此，相鄰玻璃板塊數量不受影響、適用于各種玻璃角度。
3、沿玻璃縫的方向可以任意調動，對施工誤差沒有限制。
4、玻璃距鋼結構的距離可以通過縫用球鉸駁接頭上的螺桿進行調節。
5、球鉸結構可以解決夾具中心線與玻璃角平分線不重合的問題。
